萍乡芦溪地埋电缆管线探测仪直连接线直连法就是将发射机的输出线接到金属管线上，并将信号直接注入。直连法适用范围：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流流经管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场放射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法可以得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1.2.1 测量金属管道时的接线方式图5- 4金属管道直连法接线图如图，需要进行直连操作时，请将红黑测试线连接线插入发射机。将地钉插入地面，垂直于管线并保持5米距离以上。黑色测试夹线与地钉连接。用红色测试夹线连接目标管道。1.2.2 测量停运电缆时的接线方式电缆路径探测和性鉴别在金属管线探测的领域中占有重要地位，相比于金属管道的单一连续金属结构，电缆是由数根芯线和金属铠装构成，其结构和用途的差异会造成探测时的信号施加方式的差异，不同的接法也会产生不同的电磁场，探测效果也会有所区别，因此本章对电缆探测的信号发射方式进行单独描述。1.2.2.1芯线－大地接法（抗干扰能力强，使用）芯线-大地接法，是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，既可以充分发挥仪器的功能，也能程度地抗干扰，

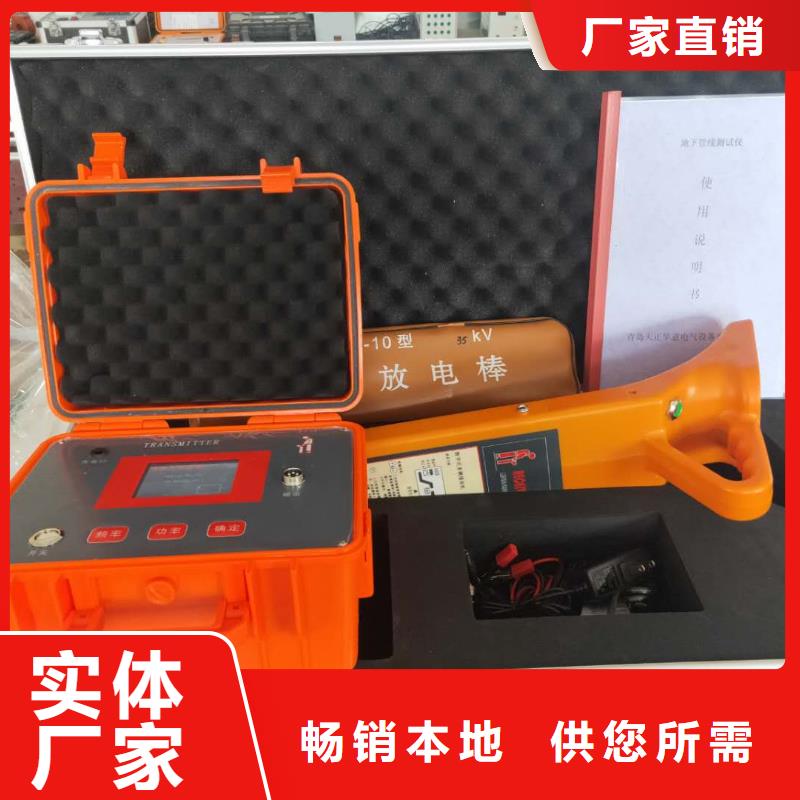

萍乡芦溪地埋电缆管线探测仪智能电缆综合探测仪是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器等组成。管线路径探测能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。仪器具有以下特点：1.多种探测模式：经典定位模式，导线巡航模式，信号曲线模式；2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。3.导线巡航模式：360°管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作4.信号曲线模式：可显示历史信号强度曲线，通过观察不同位置信号强度曲线的变化，寻找线缆位置。5.GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。6.电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。9.多种探测频率：6种主动探测频率和4种被动探测频率。10.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。11.发射机数字放大功率输出，全自动阻抗匹配，全自动保护。12.仪器下方内置高亮照明灯，方便夜间作业。
